風冷型散熱器熱阻及鋁型材散熱器(含計算公式)

來源：www.inafan.com

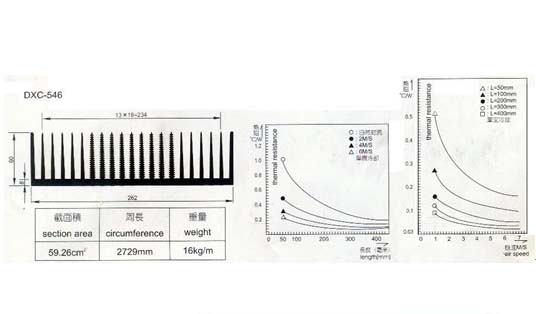

風冷型散熱器熱阻的計算公式為：Rsa=(Tj-Ta)／Pc-Rjc-Rcs；型材散熱器熱阻計算公式是Rzo=Rth+Rthk。式中涉及到的參數包括：Tj、Ta、Pc、Rjc、Rcs共五個參數，需要提供這五個參數的數值才能準確的算出熱阻的具體數值，本文詳細解說一下這五個參數的意義。

風冷型散熱器熱阻計算公式

Rja：總熱阻，單位：℃/W；
Rjc：器件的內熱阻，單位：℃/W；
Rcs：器件與散熱器界面間的界面熱阻，單位：℃/W；
Rsa：散熱器熱阻，單位：℃/W；
Tj：發熱源器件內結溫度，℃；
Tc：發熱源器件表面殼溫度，℃；
Ts：散熱器溫度，單位：℃；
Ta：環境溫度，單位：℃；
Pc：器件使用功率，單位：W；

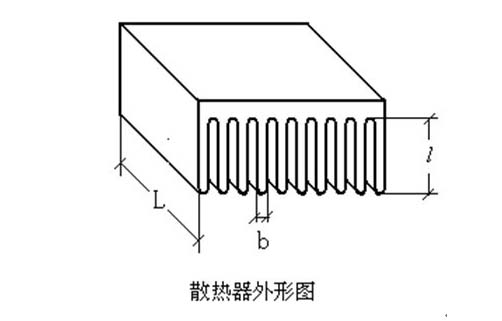

風冷冷卻時，熱阻值會隨空氣的溫度、濕度、氣壓而變，綜合大功率半導體器件工作時氣候條件設定為：一個大氣壓、40℃、相對濕度不超過90% 的某一不變的固定值。空氣的流速遠小于聲速。如小于7m / 秒。空氣的流動已處于穩定狀態。如散熱器由若干片金屬平板組成，其傳熱熱阻只與散熱片總表面積A、空氣流動方向的平板長度L、風速us(空氣流動速度)及空氣的傳熱系數K有關。

散熱器與空氣間的傳熱熱阻：Rthk = 1 / 1.16 hA(℃/瓦)，式中A為散熱器面積。
